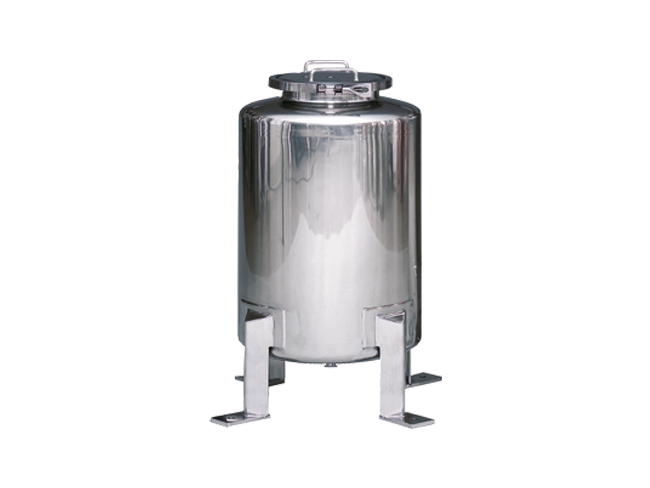

TBシリーズの廉価版。3～100Lまで、充実のラインアップ

TN100A

型式説明表

型式説明表 TN100A
特長
  • ・ 蓋を胴体径より小さくしてコストを抑えています。
  • ・ 50L・100Lタイプは、標準シリーズ唯一の大容量タンクです。材料アウトポートが1.5Sフェルールなので配管の取り付けも簡単です。

TN100A
仕様

CAD図面ダウンロード

構成図

名称

材質

TN100A TN100A

構造図

TN100A TN100A
① オーリング
NBR
（FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
② クランプ金具
SUS304
③ 加圧容器蓋
SUS304
④ 加圧容器本体
SUS304
  • ※SUS316Lでの製作も可能です。
  • ※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
名称/材質
  • ① オーリング
    NBR
    （FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
  • ② クランプ金具
    SUS304
  • ③ 加圧容器蓋
    SUS304
  • ④ 加圧容器本体
    SUS304

シリーズ比較

型式
TN100A
TN100A
TN3B
TN3B
TN5B
TN5B
TN10B
TN10B
TN20B
TN20B
TN30A
TN30A
TN30B
TN30B
TN39A
TN39A
TN39B
TN39B
TN50A
TN50A
材質
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
使用圧力
0.2MPa未満
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
0.2MPa未満
蓋着脱方式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
シール方式
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
リリーフバルブ
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
仕上
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
容量（L）
100
3
5
10
20
30
30
39
39
50
直胴部（mm）
500
180
233
192
407
435
435
470
470
400
全高（mm）
900
354
417
410
625
710
670
744
704
761
内径（mm）
500
158
180
250
250
300
300
300
300
400
D（mm）
660
210
230
310
310
462
366
462
366
560
板厚（mm）
3
2
2
2
2
2
2
2
2
3
重量（kg）
48
4.5
5.5
7.5
9.8
17.8
15.2
18.4
15.8
32

※オーリング材質は標準のNBR以外に、FKM・シリコン・EPDM･FFKM･カルレッツ®・FEP／シリコンダブルオーリングなどがあります。
使用する材料に合わせてお選び下さい。
