TG36T

CAD図面ダウンロード

資料請求

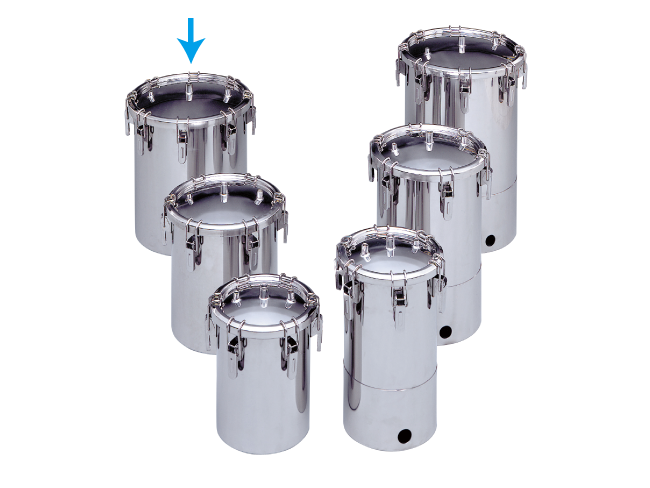

TG36T

資料請求
TG36T

型式説明表

型式説明表 TG36T
特長
  • ・ 蓋の密閉はキャッチクリップ式により簡単にセットできます。
  • ・ 密閉容器としても使用できます。

TG36T
仕様

CAD図面ダウンロード

構成図

名称

材質

TG36T TG36T

構造図

TG36T TG36T
① 蓋
SUS304
② パッキン
NBR
（FKM、シリコン、EPDM、に変更可能です）
③ 容器本体
SUS304
④ キャッチクリップ
SUS304
  • ※SUS316Lでの製作も可能です。
名称/材質
  • ① 蓋
    SUS304
  • ② パッキン
    NBR
    （FKM、シリコン、EPDM、に変更可能です）
  • ③ 容器本体
    SUS304
  • ④ キャッチクリップ
    SUS304

シリーズ比較

型式
TG36T
TG36T
TG10T
TG10T
TG20T
TG20T
TG50T
TG50T
TG150T
TG150T
TG300T
TG300T
TG10B
TG10B
TG20B
TG20B
TG36B
TG36B
TG50B
TG50B
TG150B
TG150B
TG300B
TG300B
材質
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
使用圧力
加圧不可
加圧不可
加圧不可
加圧不可
加圧不可
加圧不可
0.05MPa以下
0.05MPa以下
0.05MPa以下
0.05MPa以下
0.05MPa以下
0.05MPa以下
蓋着脱方式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
キャッチクリップ式
シール方式
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
パッキンシール式（標準NBR*）
仕上
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
容量（L）
36
10
20
50
150
300
10
20
36
50
150
300
直胴部（mm）
410
300
340
450
750
1000
280
320
400
400
700
900
全高（mm）
476
346
391
524
864
1129
452
509
616
638
999
1247
内径（mm）
346
224
286
419
517
635
224
286
346
419
517
635
板厚（mm）
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
重量（kg）
9.0
3.9
6.6
12.5
24.0
36.0
5.5
7.6
11.5
16.3
28.0
42.0

ご希望に合わせて
タンクをカスタムできます！

標準タンクやオプションの追加では要求を満たすことができない場合は、
タンクのカスタムオーダーで対応しております。ご希望の仕様に合わせて一から設計・製作いたします。
