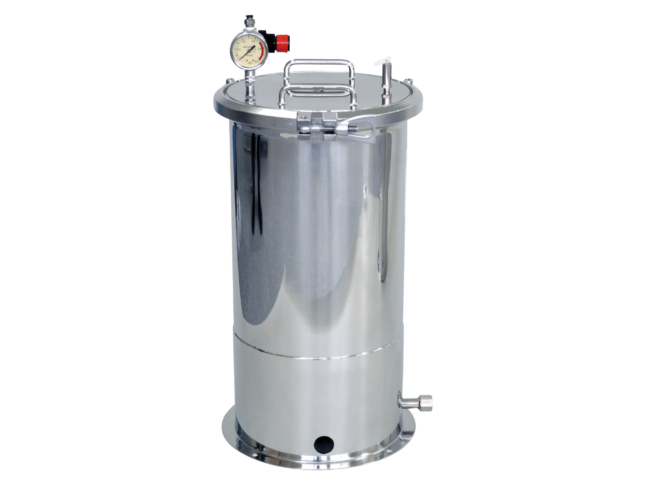

開口部が広く、洗浄性・拡張性に
優れたタンク

TB21D

型式説明表

型式説明表 TB21D
特長
  • ・ 材料を直接タンクに投入して使用するタイプで、開口部が広く、洗浄等のメンテナンスが容易です。
  • ・ プランジャーを使用する事により、高粘度材料の圧送も可能です。
  • ・ 新たなラインナップとしてタンク容量20ℓで高さを抑えたTB21Dを標準化致しました。

TB21D
仕様

CAD図面ダウンロード

構成図

名称

材質

TB21D TB21D

構造図

TB21D TB21D
① オーリング
NBR
（FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
② クランプ金具
SUS304
③ 加圧容器蓋
SUS304
④ 加圧容器本体
SUS304
⑤ 取手
SUS304
⑥ エルボ継手
SUS304
⑦ アウトポートパイプ
SUS304
  • ※SUS316Lでの製作も可能です。
  • ※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
名称/材質
  • ① オーリング
    NBR
    （FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
  • ② クランプ金具
    SUS304
  • ③ 加圧容器蓋
    SUS304
  • ④ 加圧容器本体
    SUS304
  • ⑤ 取手
    SUS304
  • ⑥ エルボ継手
    SUS304
  • ⑦ アウトポートパイプ
    SUS304

プランジャー装着例

プランジャーを使用する事により、高粘度材料の圧送も可能です。

TB21D

シリーズ比較

型式
TB21D
TB21D
TB1N
TB1N
TB3N
TB3N
TB5N
TB5N
TB10N
TB10N
TB20N
TB20N
材質
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
使用圧力
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
蓋着脱方式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
シール方式
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
リリーフバルブ
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
仕上
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
容量（L）
20
1
3
5
10
20
直胴部（mm）
400
163
258
308
346
597
全高（mm）
540
268
372
427
474
725
内径（mm）
259
97
133
158
208
208
D（mm）
310
141
185
210
260
260
板厚（mm）
2
2
2
2
2
2
重量（kg）
17.0
2.8
5.4
7.4
12.0
14.8

※パッキン材質は標準のNBR以外に、FKM・シリコン・EPDMなどがあります。使用する材料に合わせてお選び下さい。
