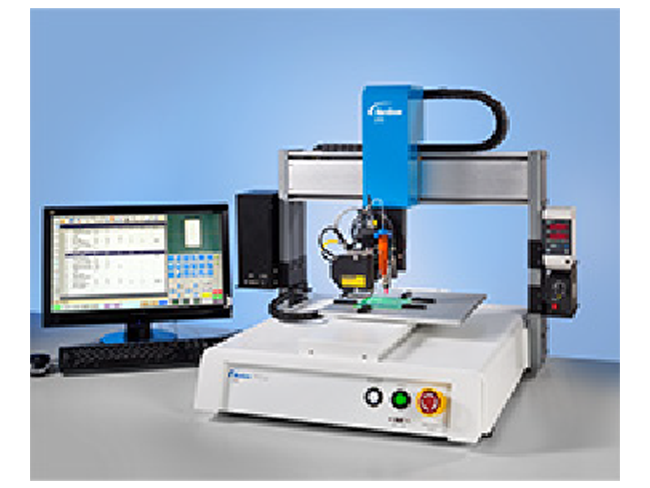

製品説明

専用に開発されたDispenseMotionソフトウェアと、統合されたビジョンとレーザー式サイトセンサーにより同等クラスで最も優れた塗布パフォーマンスと優れた工程管理を提供します。

＜特長＞
●EFDの先進のDispenseMotionソフトウェアにより、プログラミング等の準備が容易になります。
●塗布パターンをスクリーンにて事前確認できます。
●スマートビジョンカメラと非接触レーザー検知の統合管理。
●品質を向上し、より高い塗布精度を提供します。
●自動運転の立ち上げを迅速に行い、生産ラインのダウンタイムを削減できます。

仕様

横にスライドしてご覧ください

型　式	PRO3	PRO4	PROPlus3	PROPlus4
パーツ番号	7362911	7360860	7363536	7363539
稼働軸	3軸
動作範囲（X/Y/Z）	250 / 250 / 100mm / 250 / 220 / 100mm /	350 / 350 / 100mm / 350 / 320 / 100mm /	250 / 250 / 100mm /250 / 220 / 100mm /	350 / 350 / 100mm / 350 / 320 / 100mm /
最大可搬質量　ワーク	10kg	10kg	25kg	25kg
最大可搬質量　ツール	3.5kg / 1.5kg	3.5kg / 1.5kg	6kg	6kg
質　量	45kg / 46.5kg	57.5kg / 59kg	50.5kg / 52kg	63.5kg / 65kg
外径寸法	720W×690H×590D mm	820W×690H×690D mm	720W×690H×590D mm	820W×690H×690D mm
最大速度（X/Y/Z）	500 / 250 mm/秒	500 / 250 mm/秒	800 / 250 mm/秒	800 / 250 mm/秒
駆動システム	5-相マイクロステッピングモーター	5-相マイクロステッピングモーター	サーボモーター	サーボモーター
メモリ容量	PCストレージ
汎用　I/O	8入力/8出力、オプション16入力/16出力
入力AC(電源へ)	AC100V、±10％、50/60Hz、最高20Amp、380W
位置再現性	±0.004 mm / 軸	±0.004 mm / 軸	±0.003 mm / 軸	±0.003 mm / 軸
ニードル検知システム	含む
ビジョン	CCD スマートカメラ
DispenseMotion ソフトウェア	含む
レーザー式ハイトセンサー	オプション
認　証	CCE、UKCA、RoHS、WEEE、中国RoHSに準拠 / 1年、制限付き
