製品説明

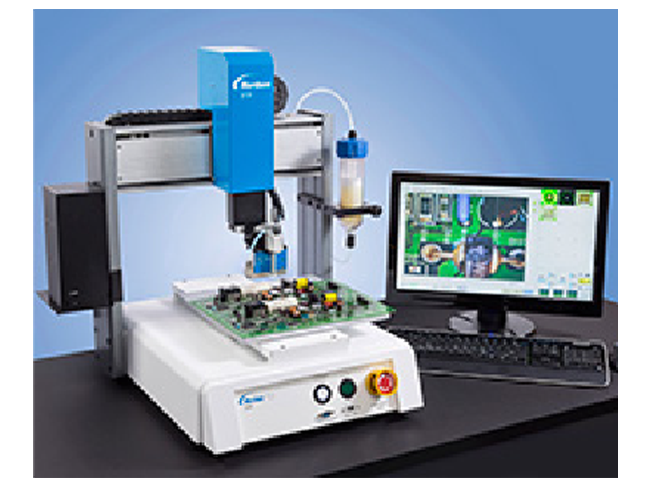

シンプルなビジョンカメラで精密塗布に適した自動化を提供します。専用に開発されたDispenseMotionソフトウェアとシンプルなペンシル型カメラによりプログラミングなどの準備が簡単です。プラットフォームは150×200mmから570×500mmまでになり、バッチ生産や厳しい塗布用途に適応します。

＜特長＞
●塗布パターンを画面で事前確認できます。
●プログラムファイルのインポートと交換
●三次元モーションコントロール
●広範な作業範囲
●サイクルタイムの短縮
●その製造ラインへも簡単に統合できます。

仕様

横にスライドしてご覧ください

型　式	E2V	E3V	E4V
パーツ番号	7360856	7360857	7360858
稼働軸	3軸
動作範囲（X/Y/Z）	150/200/50mm	250/300/100mm	350/400/100mm
最大可搬質量　ワーク	10kg
最大可搬質量　ツール	1.5kg	3kg
質　量	25.5kg	47.5kg	52.5kg
外径寸法	495W×556.5H×410D mm	596W×644H×543D mm	696W×644H×638D mm
最大速度	500/250 mm/秒	800/320 mm/秒
駆動システム	3-相マイクロステッピングモーター
メモリ容量	PCストレージ
汎用　I/O	8入力/8出力、オプション16入力/16出力
入力AC(電源へ)	AC100V、±10％、50/60Hz、最高20Amp、350W
位置再現性	±0.008mm ※測定方法により異なる場合があります。
ビジョン	ペンシルカメラ
DispenseMotion ソフトウェア	含む
ノズル検知	オプション
高さ検知	オプション
認　証	CCE、UKCA、RoHS、WEEE、中国RoHSに準拠 / 1年、制限付き



型　式	E5V	E6V
パーツ番号	7360859	7362103
稼働軸	3軸
動作範囲（X/Y/Z）	450/500/150mm	570/500/150mm
最大可搬質量　ワーク	10kg
最大可搬質量　ツール	3kg
質　量	55kg	58kg
外径寸法	796W×814H×718D mm	913W×812H×718D mm
最大速度	800/320 mm/秒
駆動システム	3-相マイクロステッピングモーター
メモリ容量	PCストレージ
汎用　I/O	8入力/8出力、オプション16入力/16出力
入力AC(電源へ)	AC100V、±10％、50/60Hz、最高20Amp、350W
位置再現性	±0.008mm ※測定方法により異なる場合があります。
ビジョン	ペンシルカメラ
DispenseMotion ソフトウェア	含む
ノズル検知	オプション
高さ検知	オプション
認　証	CCE、UKCA、RoHS、WEEE、中国RoHSに準拠 / 1年、制限付き
