製品説明

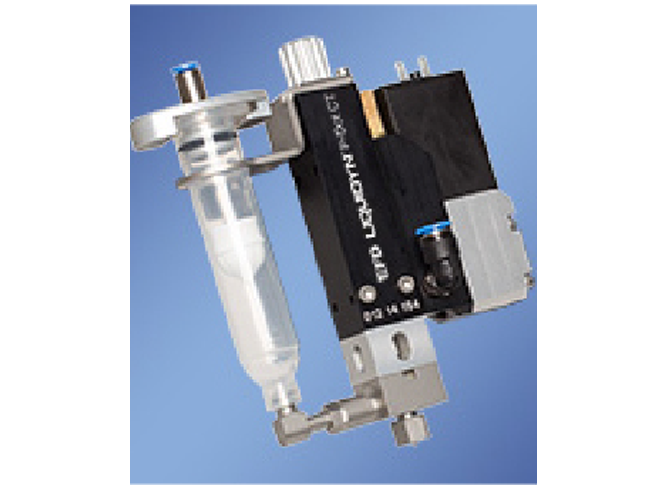

高性能ジェットバルブP-Dot CTは、中粘度から高粘度の液剤（オイル、グリース、接着剤、シリコーン、ラッカー、フラックス、医療用物質、化学物質など）の非接触マイクロディスペンシングに使用できるよう設計されています。
液剤の種類に応じて、直径0.3～5mmのサイズのドットを塗布できます。バルブと基材の距離は通常2～10mmです。

＜特長＞
●高粘度液剤に最適
●塗布量は最小3nL
●ビード塗布、ライン塗布機能
●3Dディスペンシング

仕様

横にスライドしてご覧ください

パーツ番号	7825002
サイズ	幅38.6×高さ126.7×長さ61 mm
重　量	270g
最大液圧	10Mpa（1,450psi）
液剤継手	M8 x 1、フラットシーリング
マウンティング	M3 x 25
最大動作周波数	150Hz
パルス時間	2 msから
入力電圧	24 VDC、PLC適合
電力消費	0.5 Amp（ピーク5.0 Amp）
最高バルブ加熱温度	90℃
最高動作温度	40℃
動作エアー圧	0.2-0.5MPa（29-73psi）
湿度	10-80%
保管温度	-5-40℃
ディスペンシング量	1サイクル3 nl-200 nl
粘度範囲	50-200,000 mPas（チキソトロピック）
塗布精度	> 99%（塗布公差< 1%）
耐用	>100,000,000サイクル
製品分類	IP65 設置区分II
圧縮エアー品質クラス	汚染度 DIN ISO 8573-1、クラス5
認証規格	CE、UKCA、TUV
