製品説明

スクリューによる液剤供給技術により、時間と圧力を精密に制御し、粒子の含まれる液剤を高精度で均一に塗布することが可能です。
モーターは2種類ご用意しております。ブラシモーターは毎分60～90ショットのサイクルレートで線やストライプに適しています。ブラシレスモーターは高速、高サイクルレートで、マイクロドットに適しています。

＜特長＞
●スクリューの速度調整が可能
●スライドヘッドとフットノズルにより、凹凸面へも安心して吐出可能

仕様

横にスライドしてご覧ください

パーツ番号		7029745 794-FRバルブ	7029746 794-FR-16バルブ	7363512 794-TCバルブ 0.10mm
寸法		237.5mm（H）×31.8mm（φ）		61.0mm（H）×32.0mm（φ）
重量		544 g		470 g
スクリュー速度		250-500RPM（入力電圧による）		170-400RPM（入力電圧による）
スクリューピッチ		8・16		ハイフロー(ダブルピッチ)
入力電圧		DC12-24V（<10%リップル）
取付		10-32、低プロファイル
最大加速度		2G
材質	ダイヤフラム	SUS440C 硬質ステンレススチール
	スクリュー	SUS440C 硬質ステンレススチール		タングステンカーバイド
認証規格		中国版 RoHS に準拠

全てのステンレスパーツは不動態処理済み

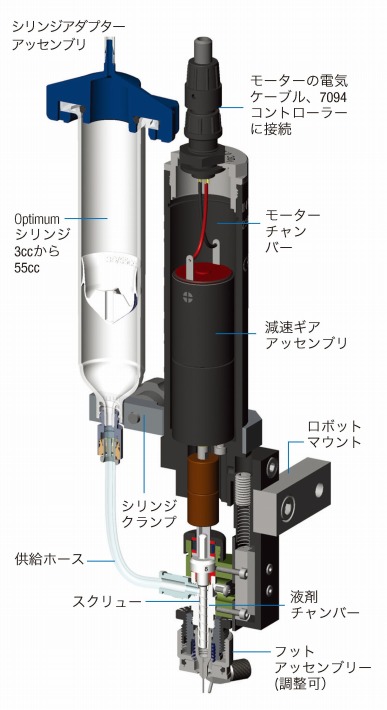

構造
